MD/MDF천정형 배기댐퍼

제연댐퍼 제품 개발과 생산의 리더

기본정보

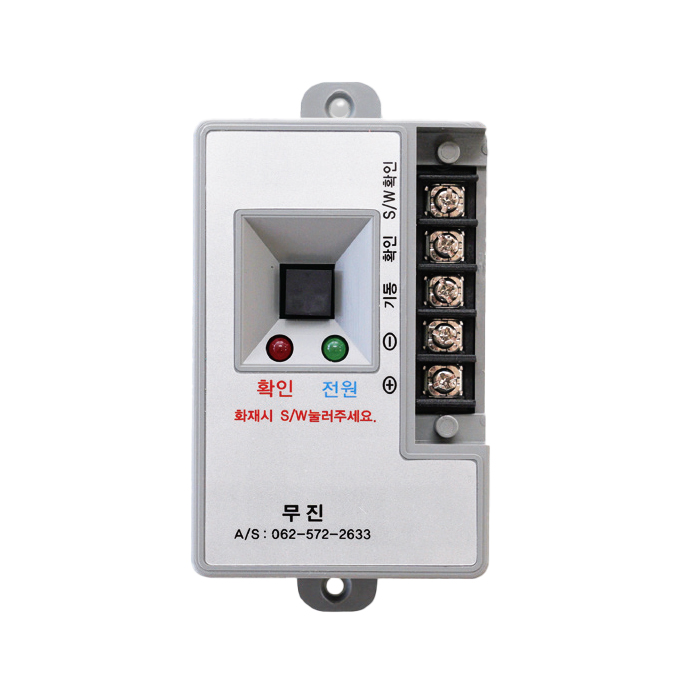

PCB-MD
PCB-MD/PCB-MFD

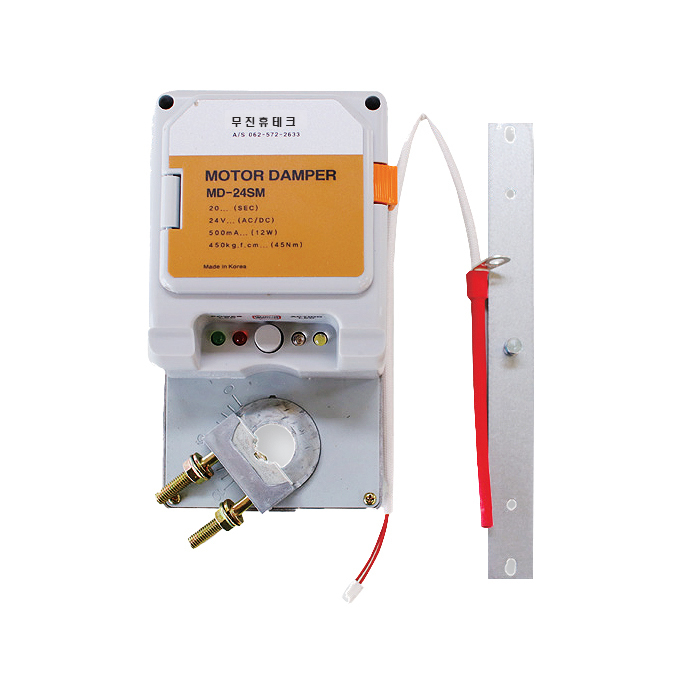

M-MFD
M-MFD

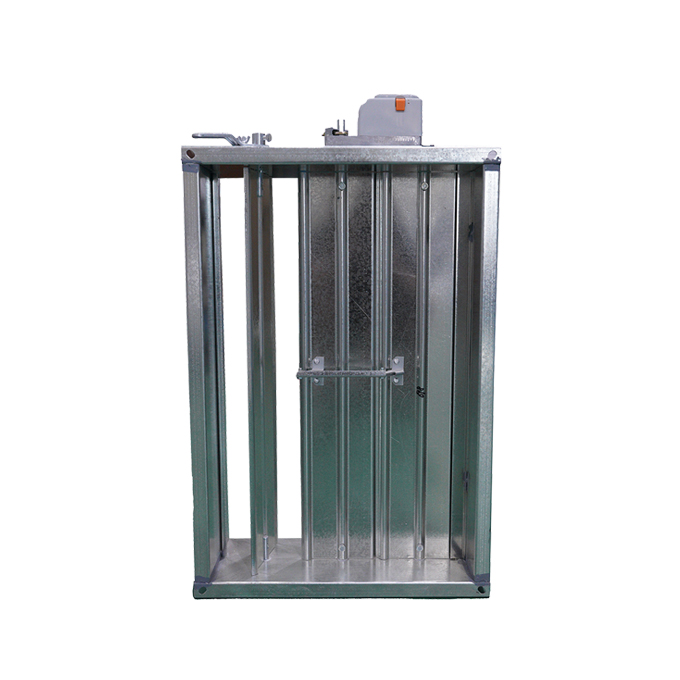

H1040D
H1040D/MD/MFD

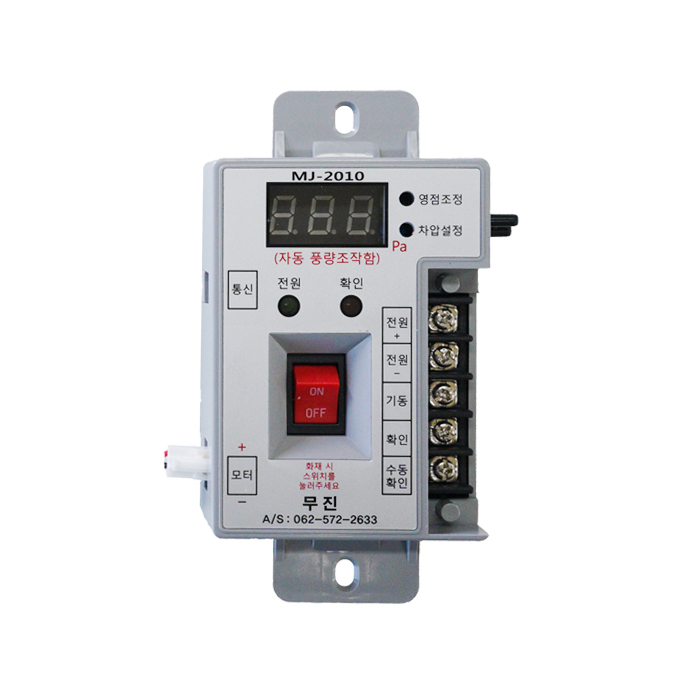

PCB1040D
PCB1040D

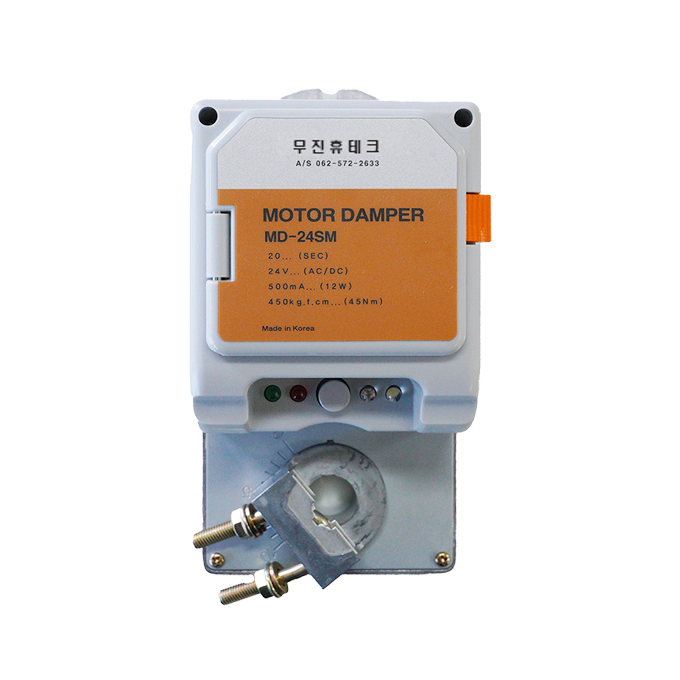

M-MD
M-MD/M1040D/MD

상세정보

특징

  • 모터 휴즈 280℃ 사용, 평상시 닫힘 상태 유지하며 화재 시 자동 감지 되어 화재 해당 층만 댐퍼가 작동되어 열림
  • 온도 280℃ 이상 상승 되었을 경우 휴즈가 단락되어 댐퍼 날개가 닫힘

제원

사용전압 DC-24V(± 20%)
사용전류 무부하 시 40mA이하
부하 시 150~200mA
개폐각도 90
토크 72(N.m)

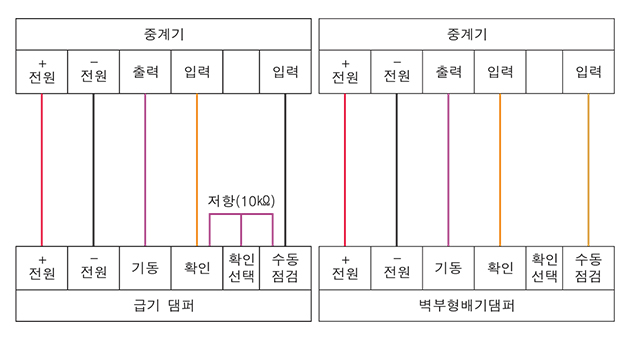

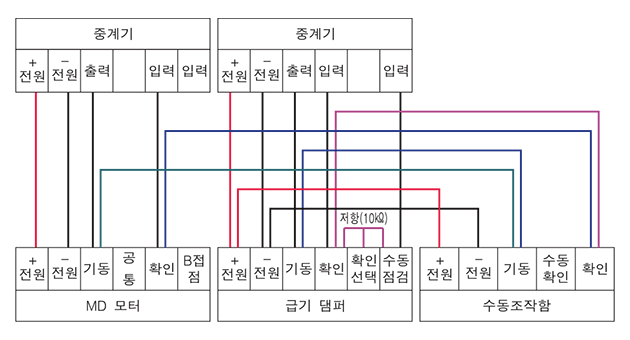

제연댐퍼 결선도

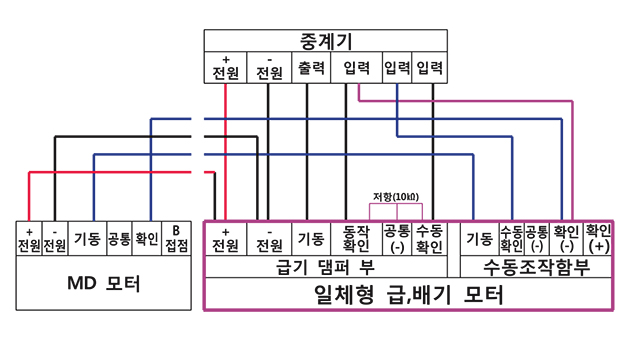

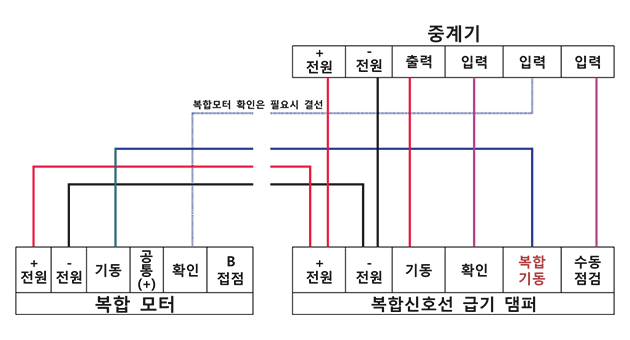

일체형 급기 모터 복합 신호선 방식과 복합댐퍼 결선

제연댐퍼 결선도 벽 제연 차압댐퍼 요구사항
  • 복합댐퍼 모터와 일체형 급기 신호선방식 모터(또는 복합 PCB) 결선 시는 복합 댐퍼 모터 결선 후, 일체형 급기신호선방식 모터(또는 복합PCB) 결선할 것
    *쇼트 시 일체형 급기신호선방식 모터(또는 복합PCB)회로 기판 소손
  • 막는 조치의 기계적 강도는 5 cm² 면적의 원형 또는 정사각형 모양의 어느 지점마다 수직으로 300N의 힘을 균등하게 분산하며 가할 때 1mm를 초과하는 영구적인 변형 및 35mm를 초과하는 탄성변형이 없어야 함.
    *쇼트 시 일체형 급기/배기모터(또는 수동조작함) 회로기판 소손
  • 댐퍼 전원 투입 전 +/- 전원 확인 후 투입 (내부 회로 소손)

* 설계 감리자의 의견에 따라 설치 장소가 변경 될 수 있음.
