안전 메쉬망

제연댐퍼 제품 개발과 생산의 리더

목적: 승강로 자동차압 댐퍼 작동 시 또는 작동 후 닫힘 오류 등에 의한 안전조치 (승강기 안전 공단)

안전 메쉬망 설치 적용 기준: 건축 허가 일 2021년 7월 1일인 공사 현장부터 안전 메쉬망 설치 적용

설계 기준: 옹벽 오픈 크기 – 330*1210 = ± 50

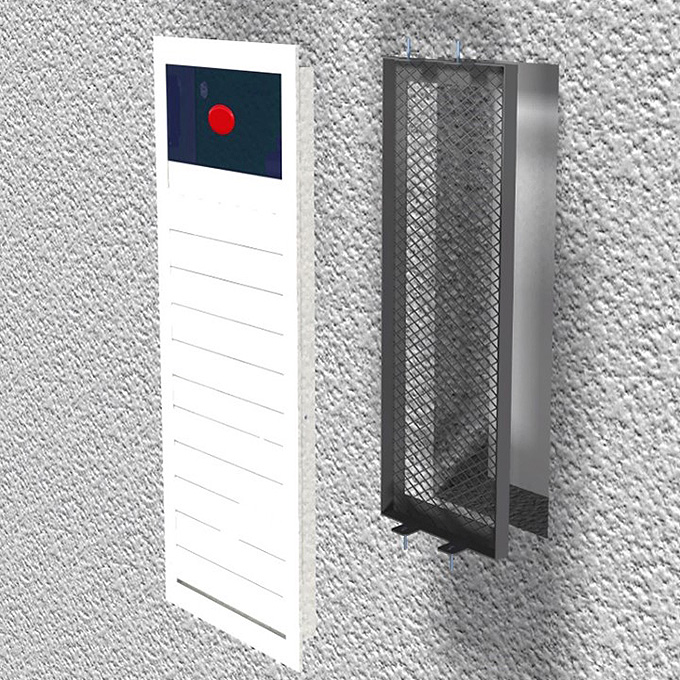

안전메쉬망설치(SSM)
안전메쉬망설치(SSM)

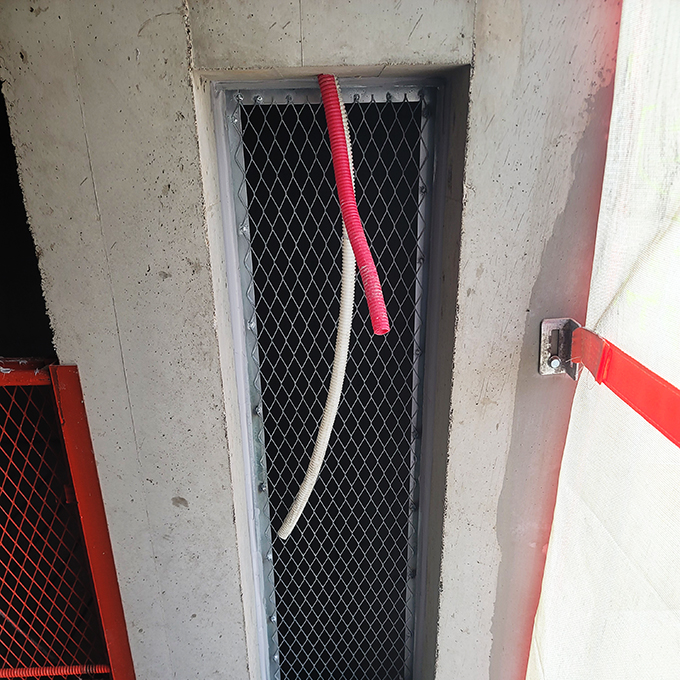

설치예시
설치예시

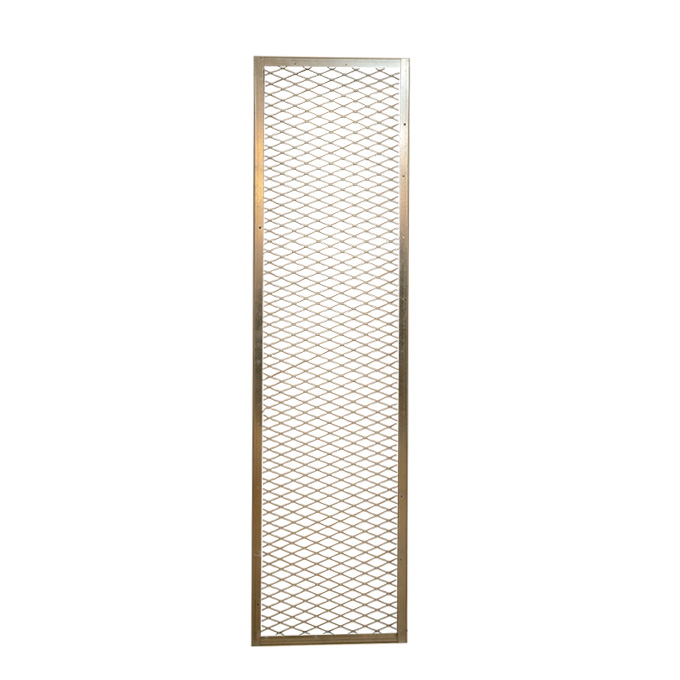

메쉬망
메쉬망

상세도

상세도

소방구조용/피난용 엘리베이터의 승강로 제연설비 설치 관련 안전조치

승강로 벽 제연 차압댐퍼 요구사항
  • 승강로 안쪽에 KS B ISO 13857,메쉬(불연재료)등의 막는 조치
  • 막는 조치의 기계적 강도는 5 cm² 면적의 원형 또는 정사각형 모양의 어느 지점마다 수직으로 300N의 힘을 균등하게 분산하며 가할 때 1mm를 초과하는 영구적인 변형 및 35mm를 초과하는 탄성변형이 없어야 함.
