자동차압 급기댐퍼

제연댐퍼 제품 개발과 생산의 리더

종류

상하향

댐퍼 작동 시 댐퍼 날개가 상하 양방향으로 개폐되어 반영풍속 측정 시 상중하 편차가 없고 전실의 차압이 신속 정확하게 유지.

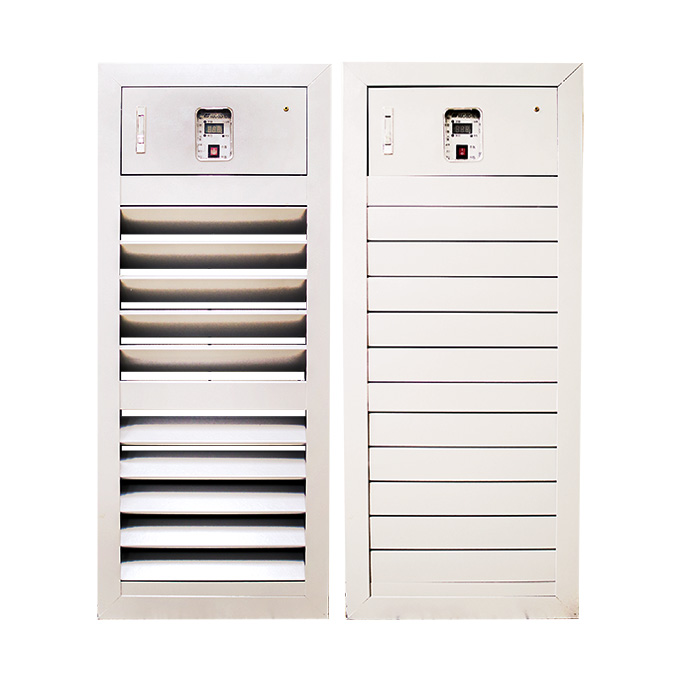

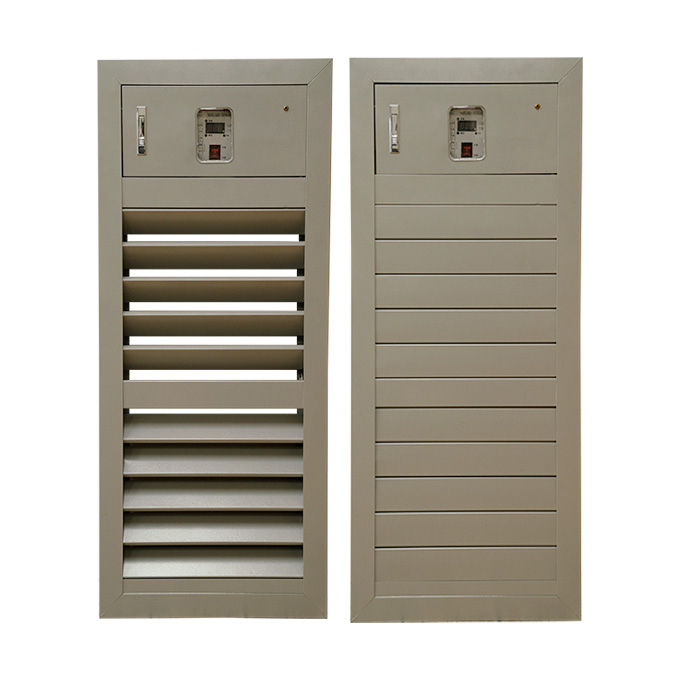

H1010I
댐퍼:H1010I
H1010I
댐퍼:H1010I

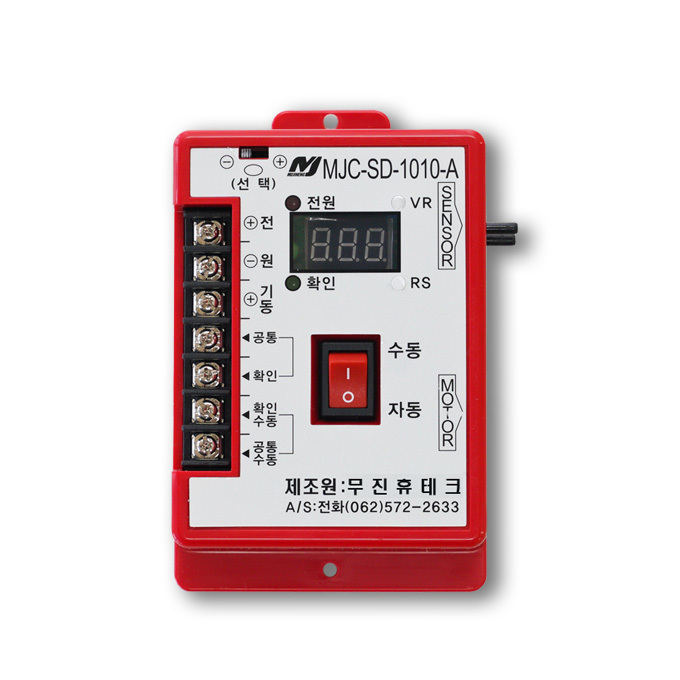

PCB1010-A
차압PCB MJC-SD-1010A

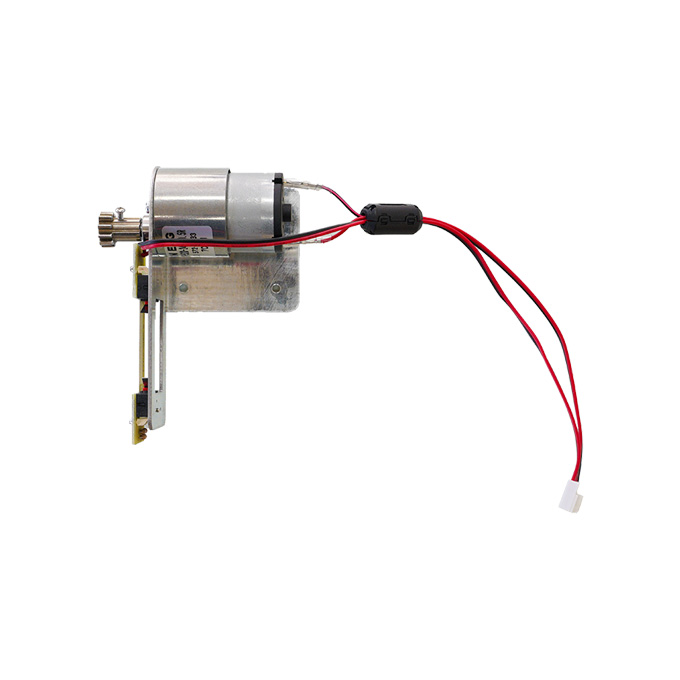

M1010-A
댐퍼모터:M1010-A

하향

댐퍼 작동 시 댐퍼 날개의 방향이 하향으로 개폐되어 바람의 방향은 아래로 향함.

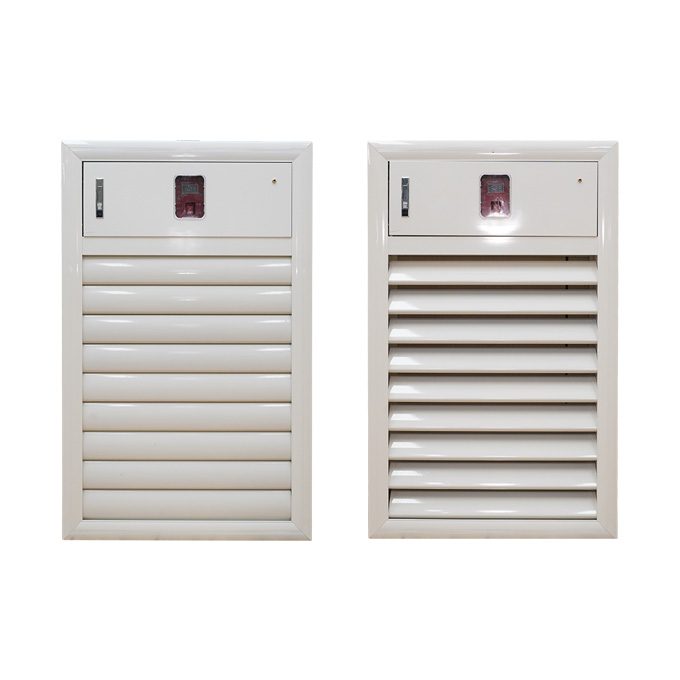

H1010D
댐퍼:H1010D
차압PCB MJC-SD-1010A
차압PCB MJC-SD-1010A

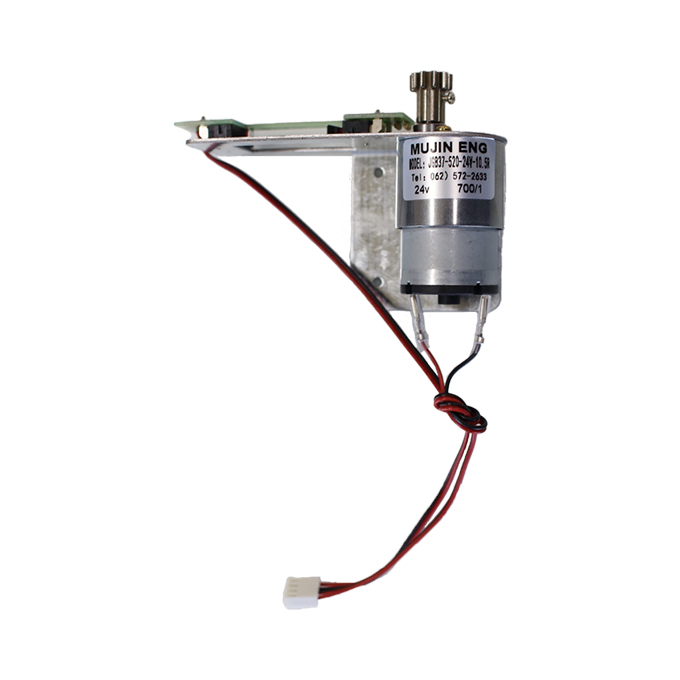

M1010D
모터:M1010D

상세정보

특징

  • 알루미늄 특수합금(A6N01-T5) 제품으로 강성 확보와 경량화로 작업이 용이
  • 일체형 제품으로 작업의 간소화 및 개폐 시 최적의 소음 발생
  • 방연풍속 측정 시 상중하 편차가 없음(상하향 댐퍼 한함)
  • 과압 발생 시 손속 정확한 기준 차압 유지
  • 차압댐퍼 수동 조작 가능
  • 전원 및 확인선 오작동 시 비상 전원 회로 유입 방지 회로 장착

제원

두께1.6T
색상분체도장 마감처리
재질알루미늄 합금(A6N01-T5)
디자인슬림 디자인(상하향에 한함)
압력 제어부 설계기준 차압 50pa
차압: 40pa~60pa
전동 구동부 최대 개폐 각도 60
동력 전달부 사용 전압 DC-24V(± 20%)
사용 전류 무부하 시 50mA이하
부하 시 350mA(3초이상 유지 시 자동정지)

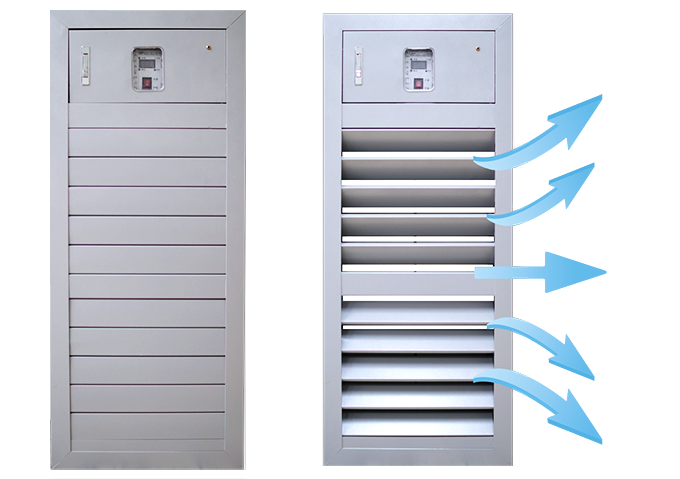

상하향 작동 시 바람의 방향

바람방향 이미지
  • 상하향 차압댐퍼는 댐퍼 날개가 상하 양방향으로 개폐 됨
  • 방연풍속 측정 시 상중하 편차가 없음
  • 전실의 공기가 충돌하는 현상이 발생하지 않음(바람의 방향이 양방향)
  • 전실의 차압이 신속 정확하게 유지됨(현장 소방 감리와 제연 측정 시 타사 제품에 비하여 차압과 방연풍속이 신속 정확하게 유지되는 것을 확인함)

적용 예시

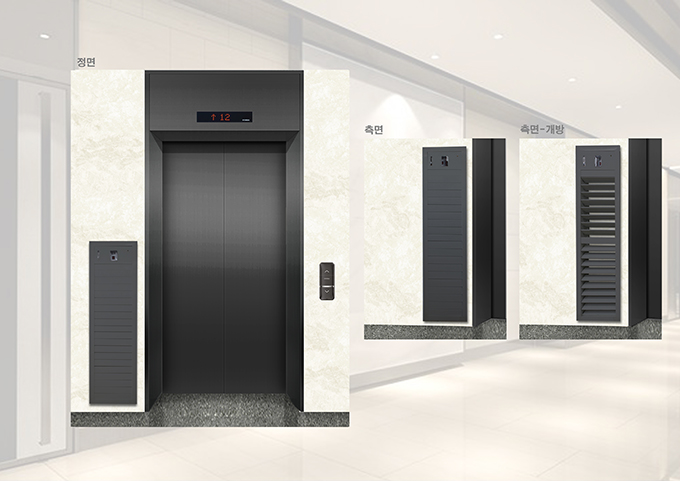

티타늄블랙
티타늄블랙

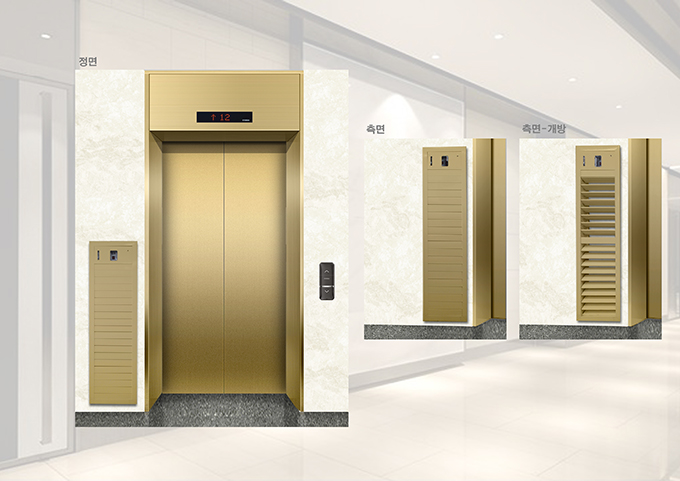

골드
골드

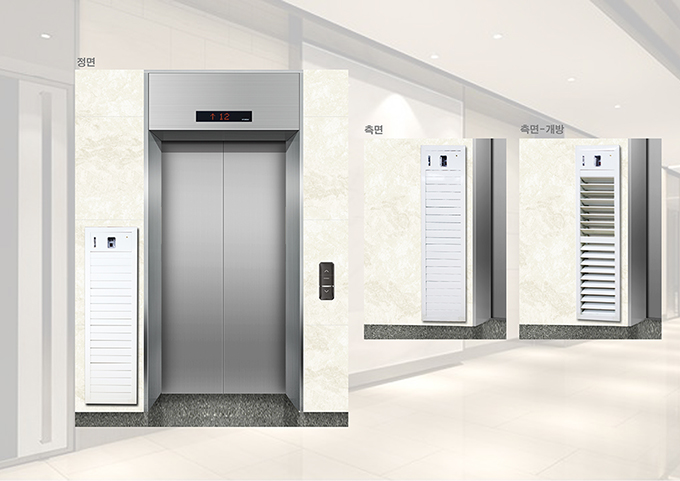

아이보리
아이보리
실버
실버

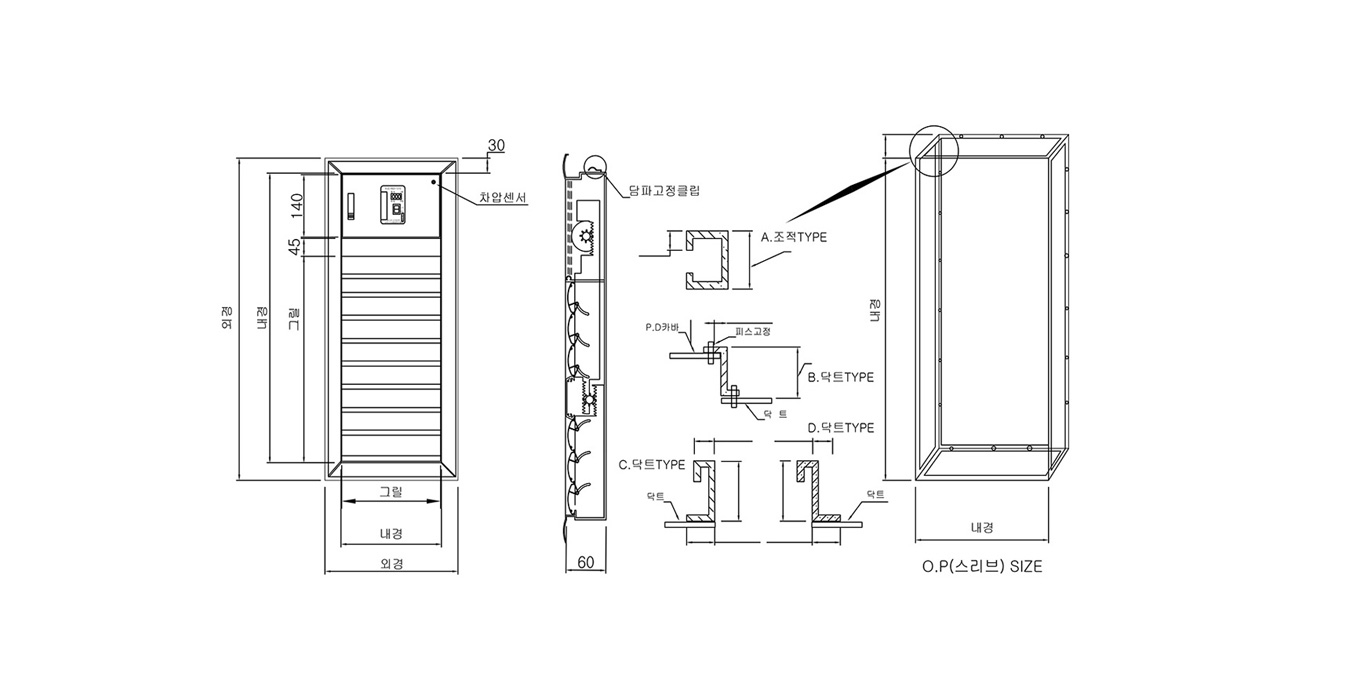

상세도

한국 소방산업기술원의 댐퍼 6개 성능인증

구분/사이즈 댐퍼크기 슬리브크기
외경 내경 그릴
가로 세로 가로 세로 가로 세로
자동차압댐퍼 1 475 760 415 700 397 499 430 710
2 475 860 415 800 397 599 430 810
3 475 960 415 900 397 699 430 910
4 575 860 515 800 497 599 530 810
5 575 960 515 900 497 699 530 910
승강로댐퍼 6 370 1260 310 1200 292 1000 325 1210
