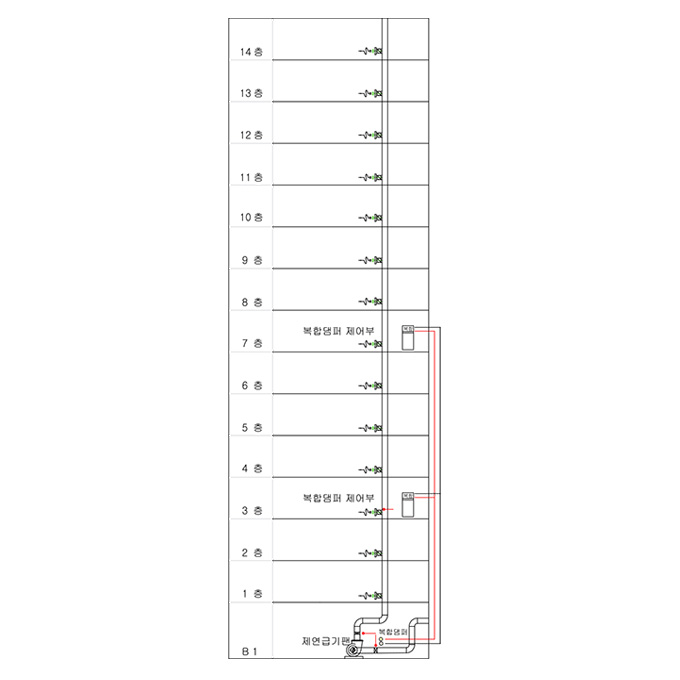

권장사항 : 25층 이하 복함 PCB 3층 설치, 35층 이하 복합 PCB 7층 설치

특징

• 자동풍량 조절 제품으로 기존의 볼륨댐퍼(V.D)를 대체하는 제품이다.
• 부속실 제연의 성능인증 조건은 전실 차압형성,방연풍속,비개방층 부속실의 차압의 적정성과 방화문의 개발 및 폐쇄력을 측정하나 제연 용량의 과설계와 건축의 기밀성 향상 등으로 위 성능 인증 조건에 맞추기가 어렵다.
• 기존의 볼륨댐퍼는 제연 테스트 시 수동을 조정하여 세팅 값(open 값)을 고정하는 방식으로 방연풍속과 보충량의 성능유지에 어려움이 많았으나 복합댐퍼의 설치로 더 간소화 되었다.
• 피난을 위하여 옥내 방화문을 개방하였을 때 누설량의 풍량으로 차압을 형성하던 것이 풍량의 부족으로 차압강하가 발생함으로 이때 차압강하 만큼의 보충량의 풍량이 필요하다. 하지만 기존의 볼륨댐퍼는 이미 고정되어 있어 누설량 만큼의 풍량만 보낼 수 밖에 없다.
• 자동 풍량조절/ 볼륨댐퍼는 부속설의 차압강하를 감지하여 보충량 만큼의 풍량을 자동으로 개방하여 불어 준다.

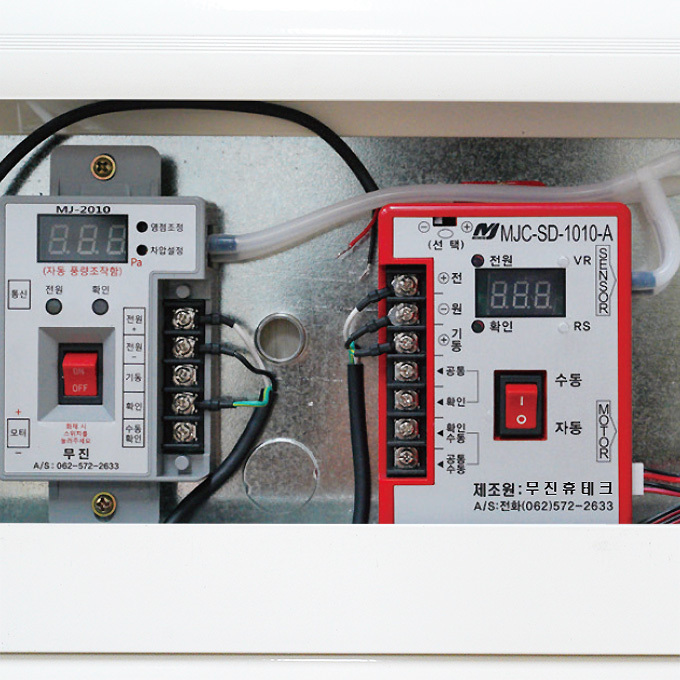

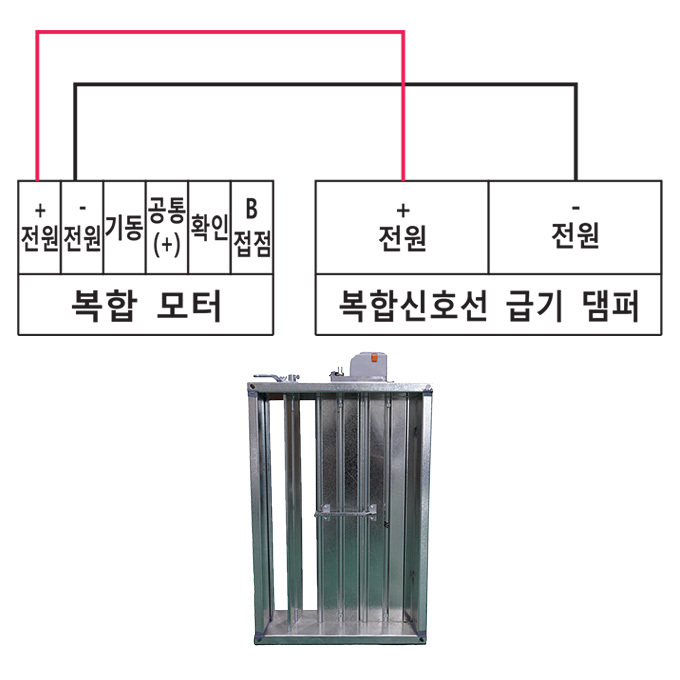

• 구동방식은 신호선 방식(전기라인 방식)으로 해당 라인의 댐퍼 연동 시 함께 기동되며, 댐퍼의 개구율 조절은 해당 부속설의 신호선을 연결하여 자동 비례 제어한다.
• 설치 위치는 휀 흡입이나 토출 측에 설치하여 과풍량을 제어함과 보충량 형성에 도움을 준다.
